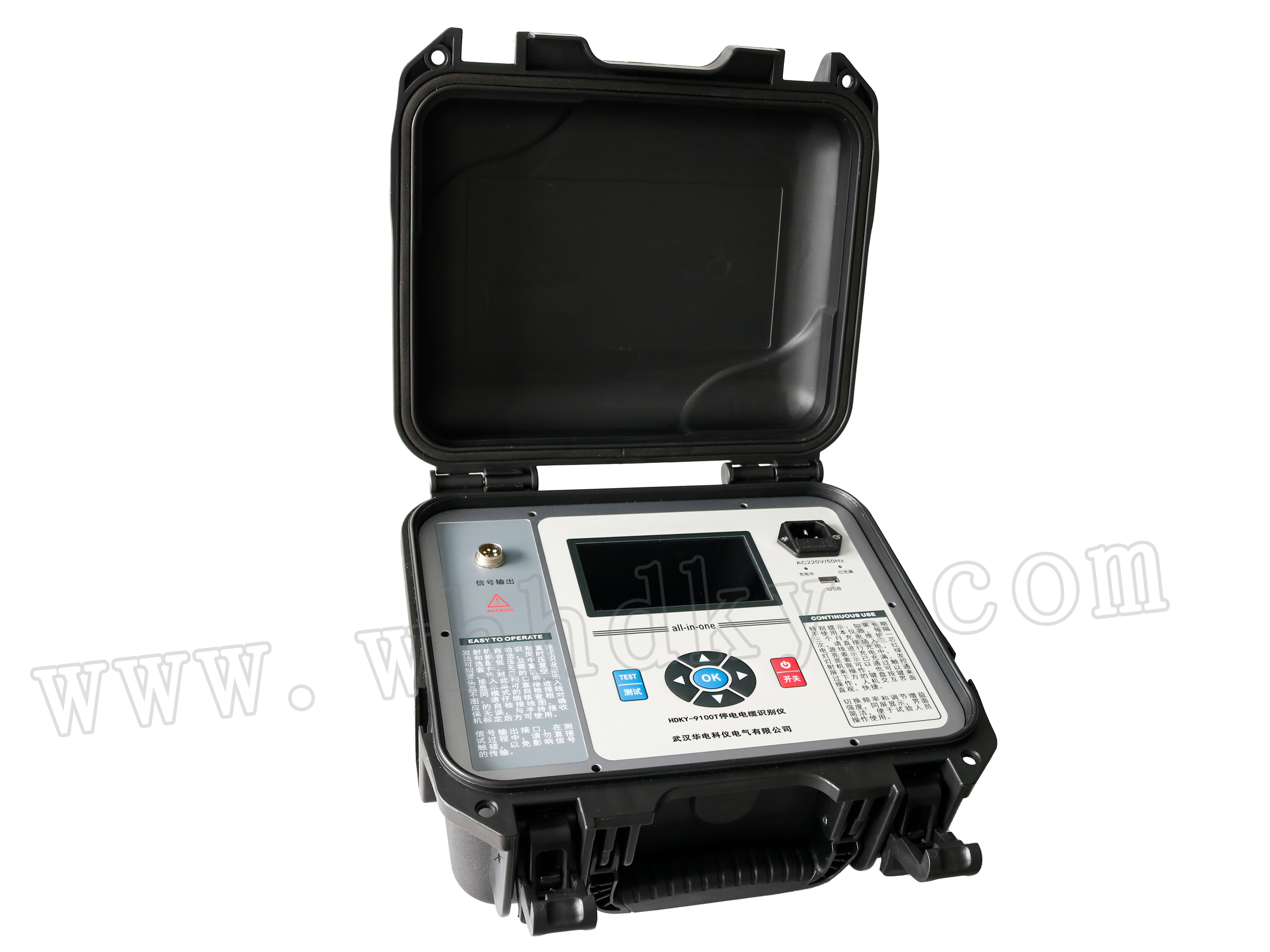

HDKY-6801 超高壓電纜護層故障測試儀，是集智能電橋和故障定點于一體的超高壓電纜系統絕緣故障定位設備�？梢钥焖賹⒏咦�、閃絡故障燒成低阻故障。
適合于高壓、大截面、大長度電纜的絕緣故障與定位。智能電橋功能輸出最高電壓8kV，最大電流200mA，最大功率1kW。設備采用24位高精度ADC，預定位精度極高，且定位過程只需1分鐘。故障定點輸出1Hz脈動直流，輸出最高電壓8kV，最大電流100mA，最大功率400W，為護層故障定點提供信號源，配合接收機進行精確定點。

1．采用數字化高壓電源方案，智能化高，重量輕，操作方便。
2．采用數字智能方式，無需調零，操作簡單。
3．高電壓、大電流特別適用于大長度大截面電纜及電纜附件故障預定位。
4．設備具有過流保護，接地檢測，高溫報警功能，可靠性高。
5．最高輸出8kV，輸出電壓高，可對更高接地故障精確測距。
6．24位高精度ADC，專用抗干擾算法，高阻小電流狀態即可精確測距。
7．特殊定制的五芯帶屏蔽高壓測量電纜。四端電阻測量法避免了引線電阻引入的誤差。
8．高壓零位啟動功能，操作更安全。
9．故障定點功能輸出1Hz超低頻高壓信號，分布電容影響小，定位更容易。

10．電橋測距：
顯示實時電流值、電壓值、電阻值。
適用于測量三相統包電纜芯線故障。
具備全自動測試功能，測試結束后直接顯示故障比例，且自動關斷高壓輸出。

11．電阻比測距：
顯示實時電流值、電壓值、電阻值。
適用于測量單芯電纜護層故障、單芯電纜主絕緣故障。
電阻比測距功能對輔助相材質和線徑無要求，測距更方便。

12．故障定點：
標準1Hz頻率脈動直流輸出；配合接收機進行精確定點。
顯示實時電壓值、電流值。
以表盤指針形式顯示當前電流/電壓工作狀態。

電橋測距	輸出電壓	0~8kV可調
	輸出電流	0~200mA
	定位精度	±(0.2% • L+1)m(0.02Ω以上)
電阻比測距	輸出電壓	0~8kV可調
	輸出電流	0~200mA
	定位精度	±(0.2% • L+1)m(0.02Ω以上)
故障定點	輸出頻率	1Hz
	輸出電壓	0~8kV可調
	輸出電流	0~100mA
	輸出功率	400W
供電電源	AC 220V±10%，50Hz
最大輸出功率	1KW
最大輸出效率	≥96%
功能切換方式	按鍵切換功能
設備箱體型號	派力肯安全箱
設備重量	18kg
外形尺寸	50 x 30.5 x 45.7 cm
工作溫度	-10°C~+55°C
存儲溫度	-20°C~+70°C
