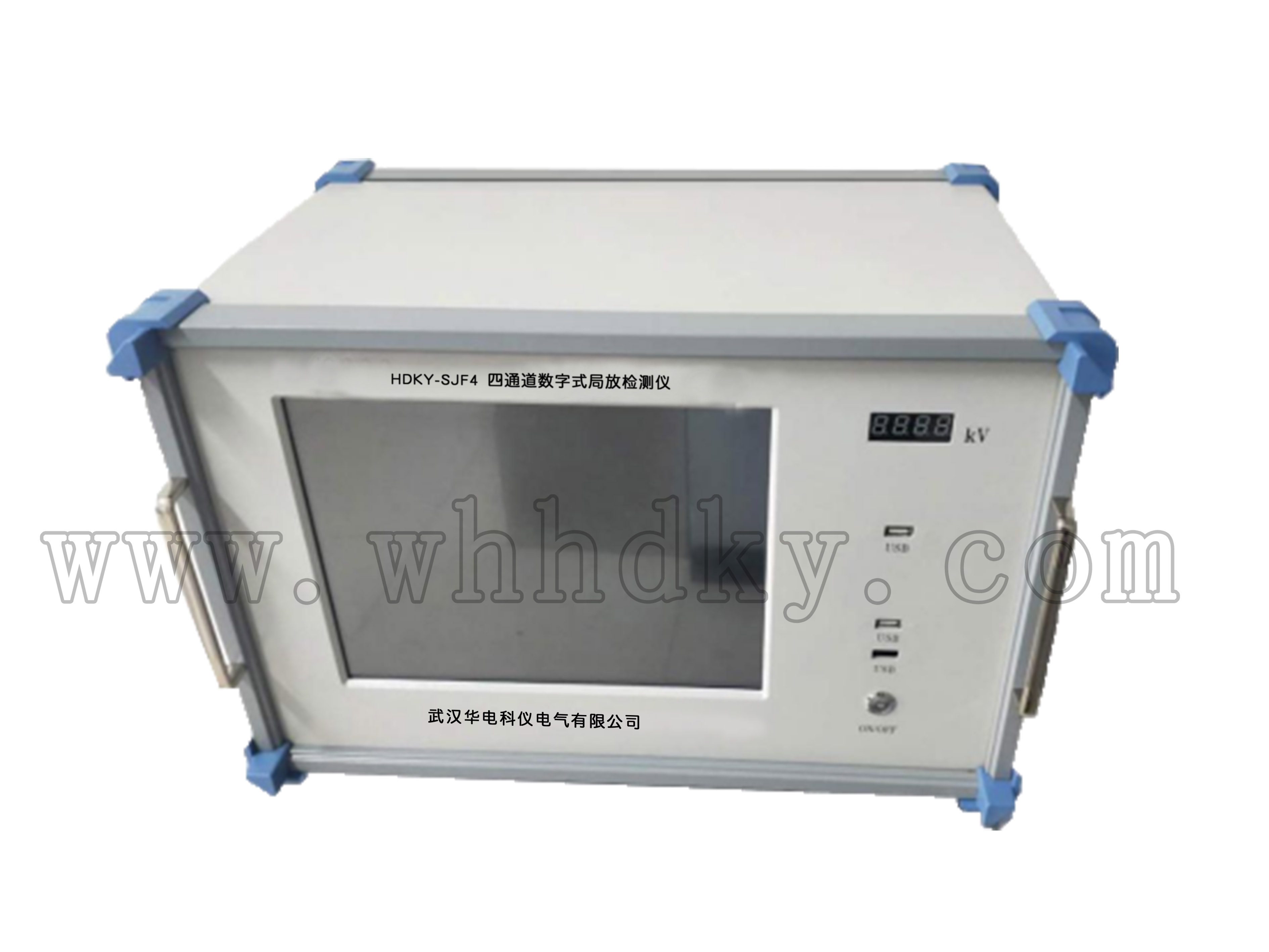

8通道數字式局部放電檢測儀采用緊湊型設計，通過TCP/IP網絡由遠程PC機或筆記本控制連接。該儀器適用于高壓產品的型式試驗、出廠試驗、交接試驗，可完成電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。數字式局部放電檢測儀滿足IEC60270、GB/T7354-2018標準，可完成測量和記錄局部放電（PD）以及交流測試電壓。直流電壓下的PD測量可作為標準儀器的可選項。

局放測量系統

局放測量通道數量	8通道
輸入阻抗	50Ω
模擬濾波器（-6dB）	滿足IEC60270、GB/T7354-2018標準
	下限頻率fL：10kHz、20kHz、40kHz、60kHz、80kHz可選
	上限頻率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可選
檢測靈敏度	<1pC(CA=10nF/CK=1nF)
	<0.1pC(CA=1nF/CK=1nF)
采樣精度	14bit
采樣率	80MHz
增益調節范圍	60dB、40dB、20dB、0dB、-20dB、-40dB自動或手動可調
可測試品電容量范圍	6pF~250μF
線性度誤差	<±3%


電壓測量系統

電壓測量通道數量	1通道
電壓輸入范圍	5~230VAC (RMS)
線性度誤差	<±3%
頻率范圍	10~450Hz
同步方式	電源同步或電壓輸入同步自動切換
同步精度	<1°


接口

局放輸入	8×BNC
電壓輸入	1×航空插頭
以太網/局域網	1×RJ-45


PC要求

操作系統	Windows7/Windows10 64位操作系統
處理器	Intel CORE i5及以上
內存	8G及以上
硬盤	128G及以上
網絡接口	10/100/1000Mbps


物理和環境規范

電源	176~264 VAC，50/60Hz
電源保險	250V T 5A
操作溫度	-10°C~50°C
貯存溫度	-40°C ~60°C
相對濕度	5%~95%，無冷凝
尺寸（寬×深×高）	445mm×355mm×88mm
重量	11.7kg

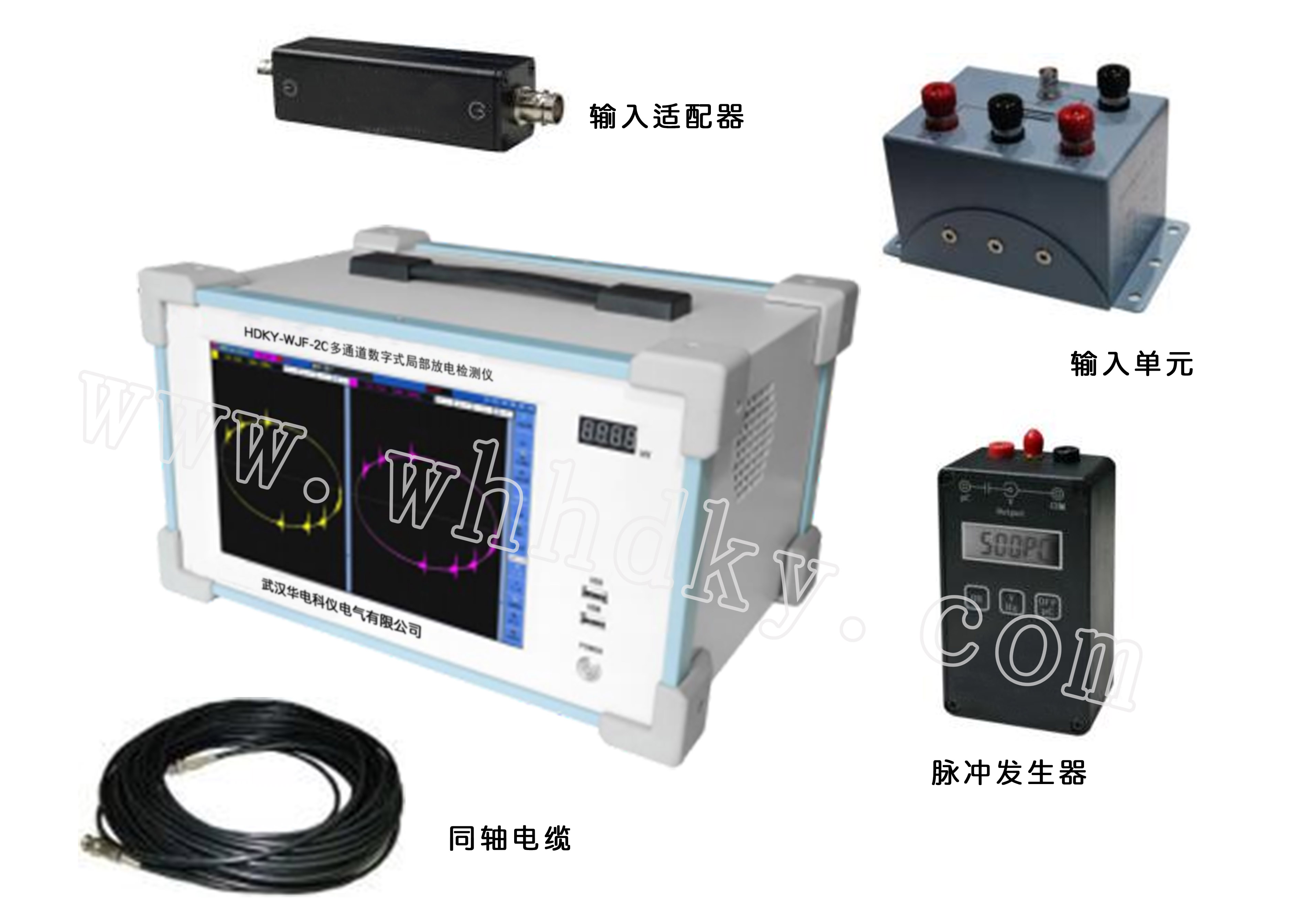

供貨清單
以下為單主機標準配貨清單：
表格 21供貨清單

序號	組件名稱	數量	規格
1	數字式局部放電檢測儀主機	1套
2	U盤（內含應用軟件PD RemoteControl）	1套
3	數字式局部放電檢測儀用戶手冊	1份
4	局域網電纜，RJ45	1條	1米
5	主機接地線	1條	1米
6	220V電源線	1條
7	電源保險	1個	250V T 5A
8	50歐PD信號同軸電纜（BNC-BNC）	8條	15米
9	雙芯電壓線（航空插頭-4mm香蕉插頭）	8條	15米
10	測量阻抗	8個
11	專用耦合電容信號連接線	8條	0.2米
12	專用接地線	8條	1米
13	專用短接線黑色	8條	0.2米
14	校準脈沖發生器	1個
15	專用信號線黑色	1條	1.5米
16	專用信號線紅色	1條	1.5米
17	筆記本電腦或臺式機	1臺	選配
18	出廠檢測報告	1份
