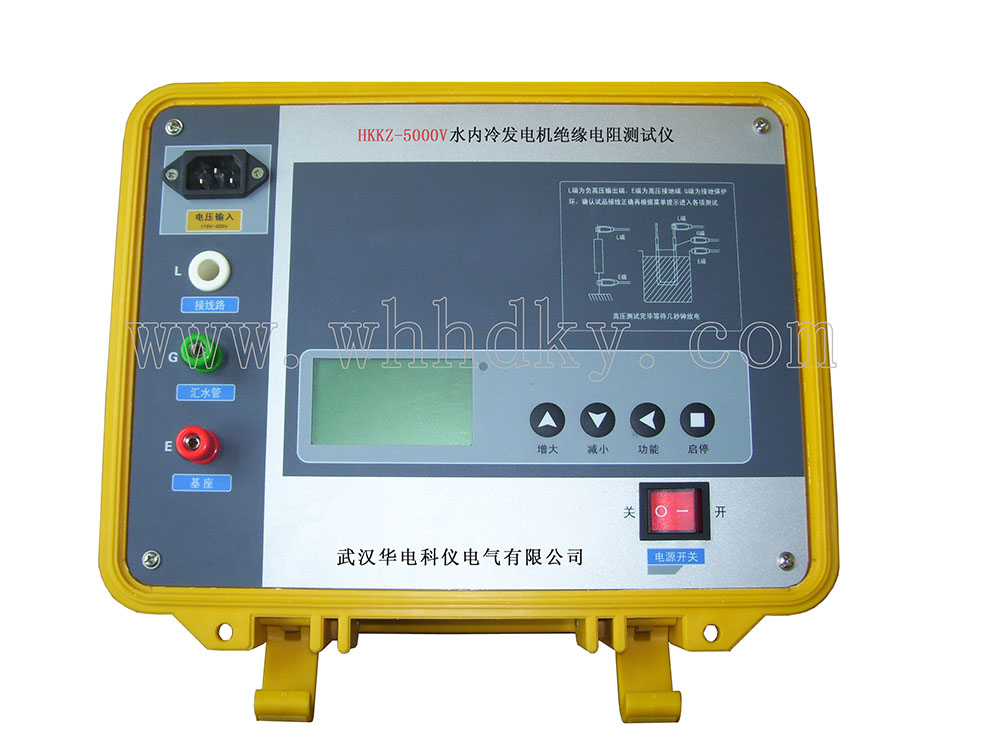

HKKZ-5000V(E)水內冷發電機絕緣電阻測試儀概述

      HKKZ-5000V(E)絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓2500V、5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。

主要特點

1．采用32位微控制器控制，全中文操作界面，操作方便。

2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。

3．輸出電流大，(5000V下輸出大于20mA),短路電流大于40mA。

4．高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。

5．抗干擾能力強，能滿足超高壓變電站現場操作。

6．測試完畢自動放電，并實時監控放電過程。

一、主要技術性能

             準確度：       ±10%

測量范圍：     0.1M～100GΩ

試驗電壓：     2500V、5000V

短路電流：     >20mA

測量時間：     1分鐘～10分鐘（與測量方式有關）

電    源：     180～270VAC  ,50Hz/60Hz±1% (市電或發電機供電)

  工作環境：     溫度-10～40℃，相對濕度20～80％。

二、操作部件功能

1.線路 接線端

“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。

2.匯水管 接線端

接到發電機的匯水管上。

3.機座 接線端

接在發電機的機座上。

三、注意事項及其它

請注意安全，“線路”為高壓端！  1G=1000M
