HKDSZ-DS3三相電能表校驗裝置產品概述

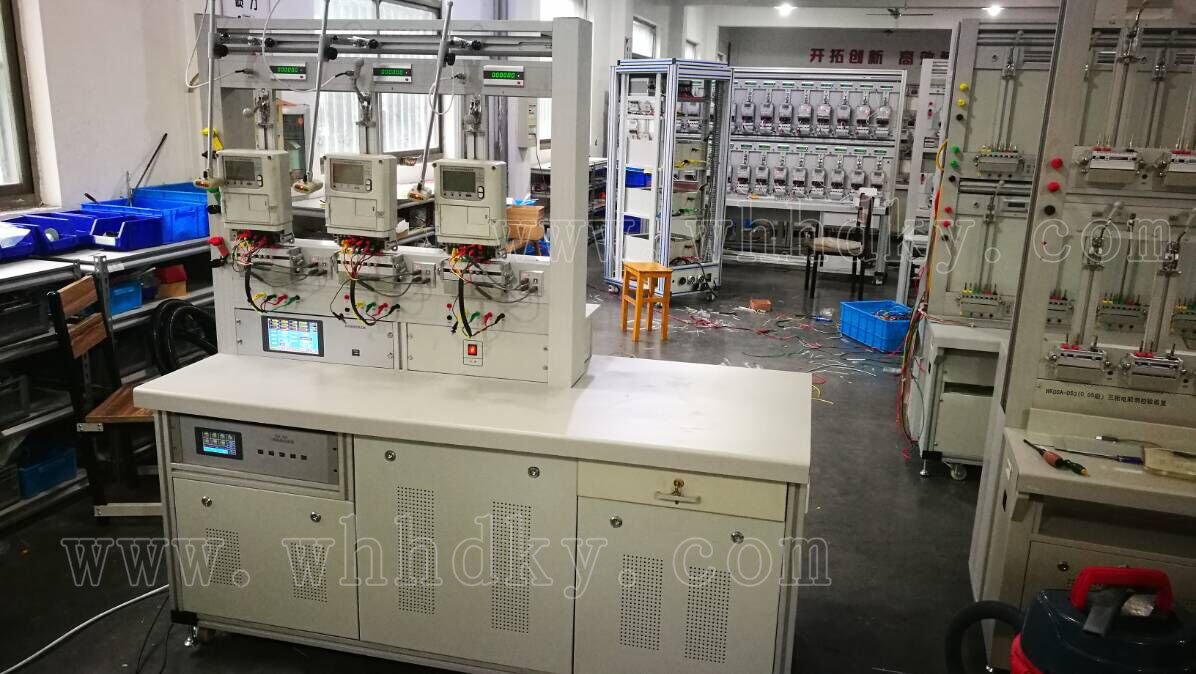

    本系列三相多功能電能表校驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。

 3.1  裝置特點

◆ 采用表源一體結構，外置0.02級三相寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。

◆ 采用DDS技術，36000點波形合成技術，大規模CPLD和32位嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。

◆ 采用RAM系統的7英寸彩色觸摸液晶屏，具有顯示信息多，能顯示三相電壓、電流、有功功率、無功功率、視在功率；還能顯示電量矢量圖、波形分析圖等功能。

◆ 采用高效功放，具有超過90％以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。

◆ 具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。

◆ 內置高穩定度恒溫晶振，輸出500KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差等。（選配功能）

◆ 配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）

◆ 可不帶電腦，根據內置規程自動校驗電能表，并可保存超過10000只表的數據。

◆ 配置一個USB接口，可通過U盤，自動升級程序；也可導出保存的數據；外接鼠標，可直接操作裝置。

3.2主要功能

3.2.1 常規功能

   ◆  潛動試驗

   ◆  起動試驗

   ◆  基本誤差

   ◆  諧波功能

 3.2.2  多功能試驗 （需配合管理軟件）

   ◆ 影響量試驗

◆  示值誤差

◆  日計時誤差

◆  最大需量誤差

◆  通信規約一致性檢查

◆  時段投切誤差

1.裝置等級：0.1級、0.05級

2.電腦聯機端口：RS232 通迅口

3.三相源技術參數：

輸出電壓：

3 * 57.7V Y        3*100V ∆

3 * 220V Y         3*380V ∆

調節幅度0～120％連續可調

調節細度：優于0.01％

輸出電流：25mA、0.1A、1A、5A、25A、100A

調節幅度0～120％連續可調;　調節細度優于0.01％

最小輸出電流：1mA （精度：＜5%）

輸出功率：（電壓回路）3×100VA

（電流回路）3×150VA                        　

輸出電壓、電流、功率穩定度；

≤0.02％/120S

輸出電壓、電流波形失真度：≤ 0.5％

三相對稱度： 優于120o土0.2o

頻率范圍：45Hz～65Hz  調節細度：  0.01Hz

移相范圍：-180.0o ～180.0o  調節細度:0.01o

指示儀表等級：電壓、電流表準確度為土0.01%

                  相位表準確度為土0.01o

                  頻率表準確度為土0.01Hz

4.內置三相標準表技術參數：

電壓輸入

輸入范圍（V）： 40—480

輸入量程（V）： 60、120、240、480

過載能力（V）: 600

輸入負載    ≤0.5mA（480V）

電流輸入

輸入范圍（A）: 0.01—100

輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025、0.01、0.005

過載能力（A）: 150

準確度

準確度等級：0.02級 (0.025A~100A)

功率測量準確度

有功功率測量準確度：0.02%/0.05%（PF≥0.5）

無功功率測量準確度0.05%、0.1%（PF≥0.5）

電能測量準確度

有功電能測量準確度0.02%、0.05%（PF≥0.5）

無功電能測量準確度0.05%、0.1%（PF≥0.5）

5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；

顯示器過壓保護。

6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調

7．供電電源： 230V士10％～50Hz

8．最大功耗： 300 VA

9．工作環境：溫度20℃土5℃ 相對濕度≤85％
