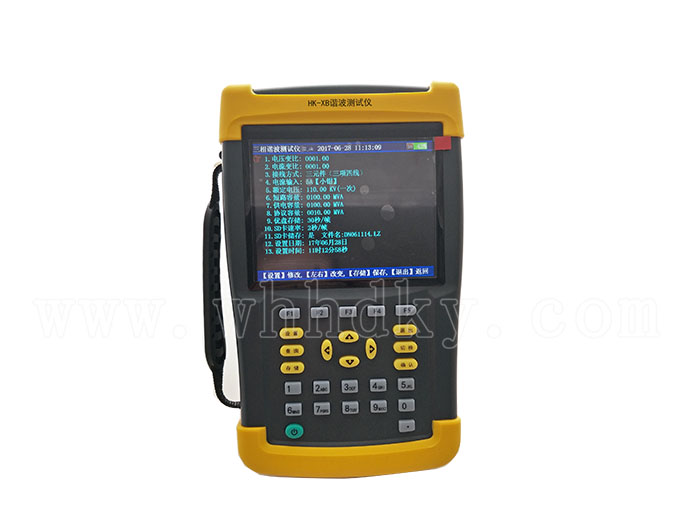

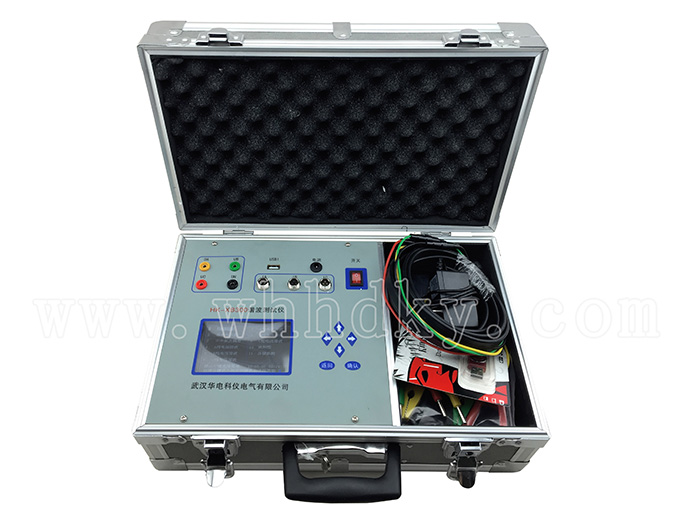

HK-XB諧波測試儀產品概述


電能質量是指通過公用電網供給用戶端的交流電能的品質，通俗來說就是指電網線路中電能的好壞情況。電能質量問題主要由終端負荷側引起。例如沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量。

隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。

電網系統中各個用戶端配電網中使用的整流器、變頻調速裝置、電弧爐、電氣化鐵路以及各種電力電子設備不斷增加。給用電網絡造成影響或者說是用電污染。造成電壓不穩、過電壓、產生諧波等。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，壽命縮短,甚至發生故障或燒毀。諧波還會引起電力系統局部發生并聯諧振或串聯諧振，使諧波含量被放大，致使電容器等設備燒毀。

這些負荷的非線性、沖擊性和不平衡的用電特性，對供電質量造成嚴重污染。因而消除供配電系統中的高次諧波問題對改善電能質量和確保電力系統安全、穩定、經濟運行有著非常積極的意義。

另一方面，現代工業、商業及居民用戶的用電設備對電能質量更加敏感，對供電質量提出了更高的要求。目前，諧波、電磁干擾、功率因數降低已并列為電力系統的三大公害。

當電網的電能質量被干擾或污染，達不到國家相關標準時，就得有針對性地對電網進行電能質量改善。要了解電網電能質量的實際情況，就必須有相應的設備對其進行測試分析，針對國內的實際情況，我公司適時開發研制了適合國情的專業電能質量分析儀器。下面就電能質量分析儀的具體性能、參數、使用方法進行詳細說明。

HK-XB諧波測試儀功能特點

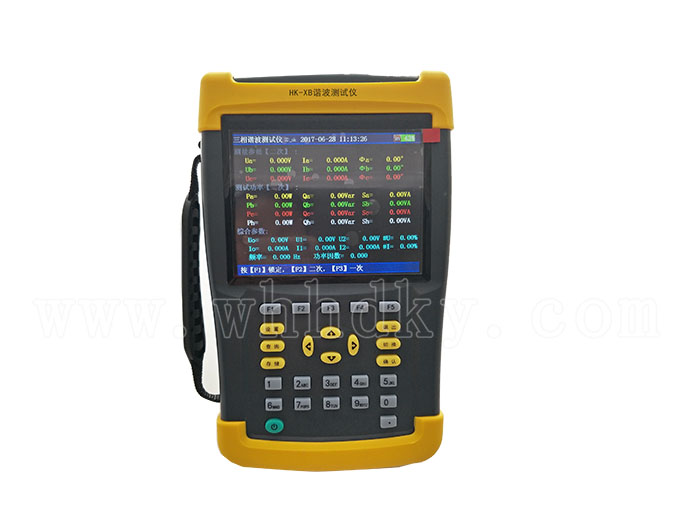

2．可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。

3．可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。

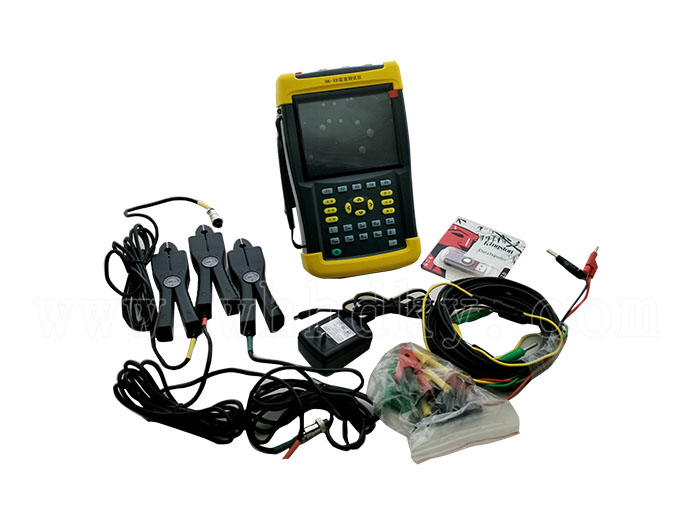

4．電流采用鉗形互感器方式進行測量。因為采用鉗形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表。

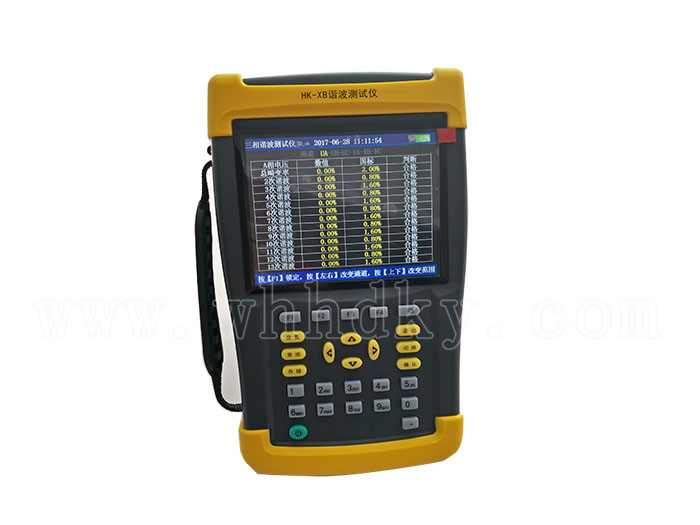

5．可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。

6．可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

7．所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

8．負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。

9．電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

10．能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

11．可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；

12．外置SD卡大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要。

13．儀器具備USB接口，可方便的將數據通過優盤拷貝到后臺管理計算機。

14．與功能強大的數據管理軟件配合，可將優盤數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理。

15．具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場檢測的同時保存測試數據和結果，并通過優盤上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能。

16．采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。

17．3分鐘無操作液晶顯示自動進入省電模式，以便最大程度的延長電池工作時間。

18．導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。

19．內置大容量、高性能鋰離子充電電池，充滿電連續工作8小時以上。

20．體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

HK-XB諧波測試儀詳細參數


電壓測量范圍：0～800V，自動切檔。

電流測量范圍：

鉗形互感器（三種）：5A（標配）

100A/500A（選配）

1000A/2000A（選配）

相角測量范圍：0~359.99°。

頻率測量范圍：45~65Hz。

電壓通道數：三通道（UA、UB、UC）。

電流通道數：三通道（IA、IB、IC）。

最大諧波分析次數：63次。

1分鐘間隔最大連續存儲周期：18個月。

2.準確度

電參量測量部分：

電壓：±0.2%

頻率：±0.01Hz

電流、功率：±0.5%

相位：±0.2°

電能質量部分：

基波電壓允許誤差≤0.5％F.S.

基波電流允許誤差: ≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.2°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％

電壓偏差誤差：≤0.2％

電壓變動誤差：≤0.2％

3.工作溫度：－10℃~ +40℃

4.充電電源：AC220V、頻率45Hz-55Hz

5.主機功耗：≤3VA

6.電池最大工作時間：≤8小時

7.絕緣：

1) 電壓、電流輸入端對機殼的絕緣電阻≤100MΩ。

2) 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

8.體積：320mm×240mm×130mm

9.重量：2.0Kg
