HK4000A加強型電纜故障測試系統是華電科儀公司多年不斷完善不斷創新的成果，是目前國內電纜故障測試儀器中的高配置，屬電纜故障測試中的優化組合。此黃金組合可與任何一家電纜測試儀器廠家的產品相比較，絕無短板。相信隨著宣傳及推廣，它們會迅速普及到廣大電纜維護者手中，為我國的電力電纜維護做出積極的貢獻。

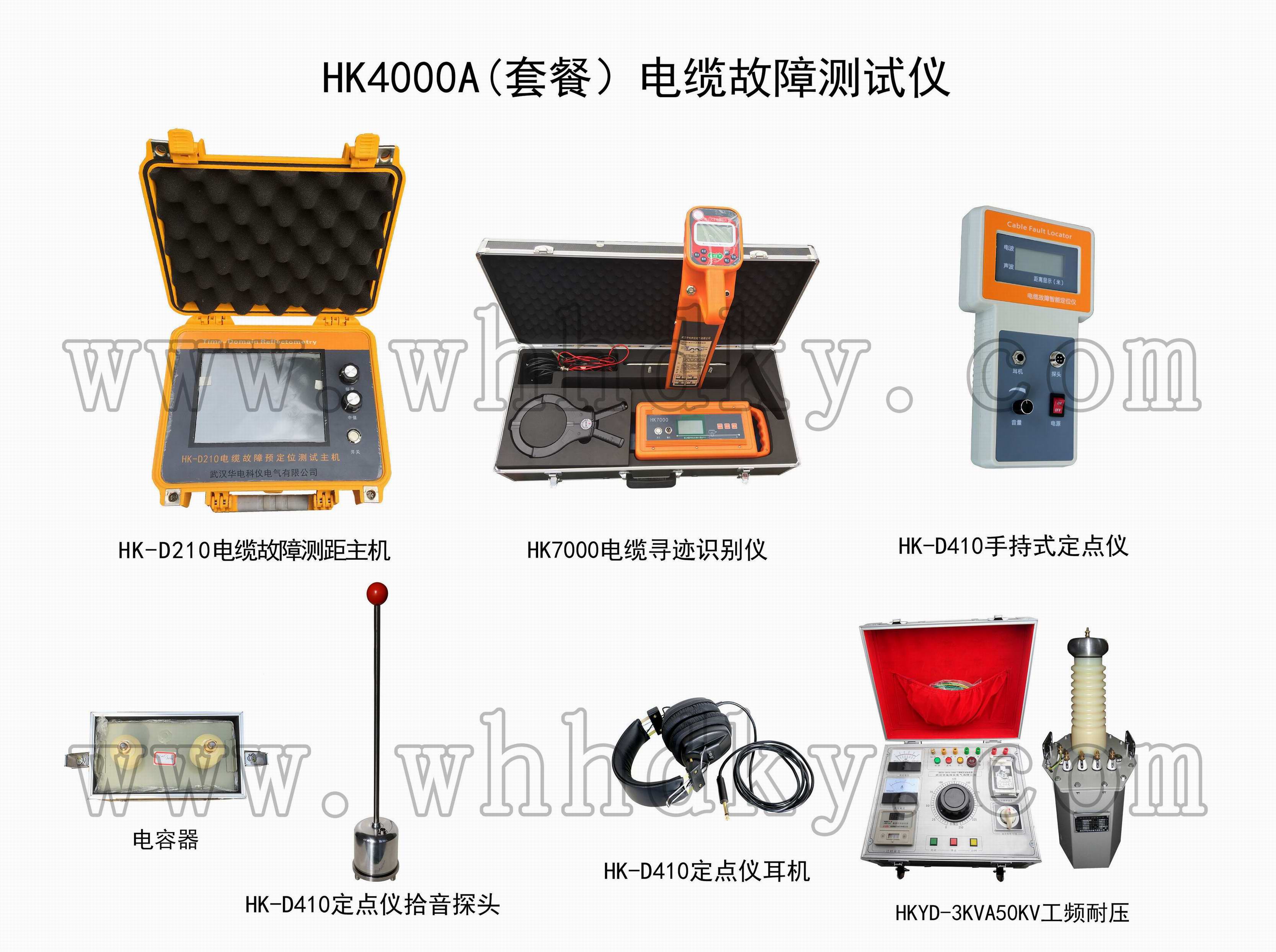

全套儀器可解決35KV以下電力電纜的所有故障，全套組合由四個單元組成：
1、故障測距單元：HK-D210電纜故障測距主機
采用了8寸彩色液晶觸摸屏，操作簡單，波形易判讀。同時測距系統可自動定位故障點距離，故障測距簡單而輕松。
2、 尋蹤及識別單元：HK7000全數字多功能電纜探測儀
路徑尋測采用了全數字電磁感應技術，可輕松解決運行或非運行電纜的走向以及識別問題、特別是解決了過去無法解決的金屬性死接地故障的難題。
3、 故障定點單元：HK-D410聲磁同步定點儀
系統所配精確定位儀具有聲波、電磁波大小指示、故障點距離指示以及尋徑等多項功能。
4、 高壓信號單元：HKYD-3KVA/50kv交直流工頻耐壓試驗裝置
是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。根據電纜的性質及電纜的耐壓等級來決定升壓程度。對電纜故障點進行精確定位，最后確定在 1 米范圍內。
一、測距單元：HK-D210電纜故障測距主機
【功能與特點】
1． 可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
2． 具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
3． 檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
4． 8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5． 具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
6． 具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
7． 無測試盲區。
8． 內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
【主要性能指標】
1．測試方法：低壓脈沖法、高壓閃絡法；
2．沖擊高壓：低于35KV電力電纜；
3．數據采樣速率：200MHz、160 MHz、100MHz、50MHz；
4．測試距離：＞32Km；
5．讀數分辨率：小于1m；
6．系統測試精度：小于50cm；
7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形；
9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；
10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作；
11．工作條件：溫度-20℃～+50℃，相對濕度 90%。
12.體 積：290mm×250mm×120mm；質量2.5㎏
二、尋徑及識別單元：HK7000全數字多功能電纜探測儀
功能與特點：
1． 具有直連法、耦合法、感應法三種測試法。耦合法可尋測運行電纜的路徑；感應法可盲測地下電纜的路徑。
2．智能化、數字化，多頻率的技術優勢使得HK7000具有識別電纜的功能，特別是它的帶電電纜識別功能。
3． 測試電纜的開路故障及對地短路故障簡單方便。比如路燈電纜故障測試，有區域判斷功能，測試過程無需市電供電、無需拆除負載、無需施加高壓、無需波形分析。
4． 具有四種探測頻率—低頻、中頻、高頻、射頻、50Hz，由于具有多種頻率，各種條件下的測試輕松實現。
5． 獨有的感應測試法，特別適合“盲測”地下電纜、光纜、水管等金屬性質管線。
6． 電纜埋深測量為一鍵直讀；內置歐姆表可測環路電阻，判斷故障性質。
7． 全數字處理、大屏幕液晶顯示，條刪指示、數字顯示、聲音提示使你在操作中輕松自如。
8． 整套儀器均為工程塑料機殼，結實耐用。
主要性能指標：
1、 發射機
1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻；
2）輸出功率：恒功率輸出，低、中、高三檔（最大不小于6瓦）；
3）輸出模式：直連法、耦合法、感應法；
4）阻抗顯示：99999歐以內；
5）負載匹配：1—10000歐；
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光；
7）電 源：標準1號1.2V充電電池6節，充放電500次；
8）待機時間：大于8小時，電量提示；
9）過熱過流：自動保護；
10）工作溫度：-20℃—50℃
11）體 積：400×160×140 mm
12）重 量：3.6 kg
2、接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ；
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）；
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱；
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光；
5）增益控制：手動調節，動態范圍000——100db；
6) 探測長度：直連電纜時，最長15KM；
耦合電纜時，一次耦合可測3Km，多次耦合無限遠；
感應電纜時，一次感應可測300m，多次感應無限遠；
7）深度測量：直讀探測深度，范圍 000—250cm；
80%法測深度，范圍 000—250cm（感應）\500cm（直連）；
8）電流測量：直讀電流，范圍000—999mA；
9) 探測精度：埋深的5%；
10）電 源：標準5號1.2V充電電池6節，充放電500次；
11）待機時間：大于12小時，電量提示；
12）過熱過流：自動保護；
13）工作溫度：-10℃—40℃
14）體 積：650×110×230mm
15）重量：2.3Kg
三、故障定點單元：HK-D410電纜故障聲磁同步定點儀
【主要性能指標】
1.可同步接受故障點放電時產生的聲波和電磁波，經CPU處理并由液晶屏顯示出探頭測試點到故障點的距離及聲波和電磁波的具體情況。
2.顯示距離：最大22.6米，最小距離0.1米；
3.聲放大量：120db
4.磁放大量：90db
5.電源電壓：9V；功 耗：0.6W；
6.配軍用高阻抗噪耳機；
7.定點誤差：≤0.2m；
8.使用溫度：-20—50℃；
9.外形尺寸：定位儀：180×80×70mm；探 頭：Ф85×90mm；重 量：1.5Kg（含探頭）；
四、高壓信號單元：HKYD-3KVA/50kv交直流工頻耐壓試驗裝置一套
1.操作箱容量：3KVA
2.試驗變壓器技術指標：
容量:3KVA
輸入電壓：200V
輸入電流：15A
輸出電壓：AC50KV DC70KV
輸出電流：60mA
測量電壓：100V
變比：500
