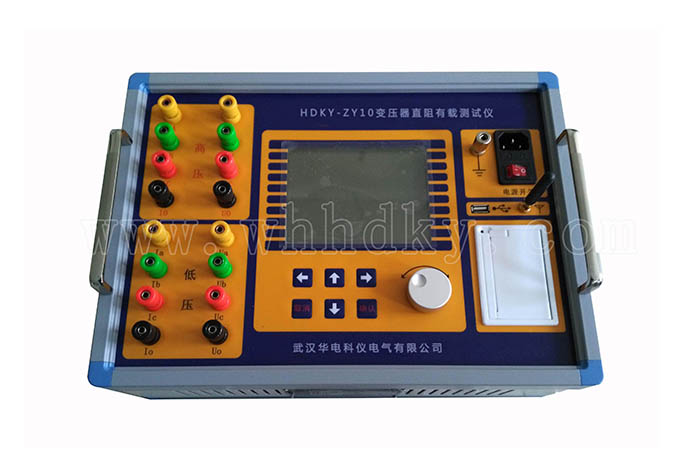

HDKY-ZY10變壓器直流電阻及有載分接開關綜合測試儀產品簡介：
變壓器繞組的直流電阻測試是變壓器在交接、大修、和改變分接開關后必不可少的試驗項目；同時有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。

兩個試驗項目的傳統的測試方法為分體式測試，即需要配備一臺直阻測試和一臺有載分接開關測試儀。因?yàn)槭莾膳_(tái)獨立的儀器，每臺儀器均配有專用的測試線，這就需要分開接線和測試，這樣一來導致工作效率大大降低。

另外，對于變壓器直流電阻測試項目，隨著電網近年來的發展和變壓器技術的不斷改進，出現了很多評價超標的現象。對于這個問題的深入研究發現存在這個現象的主要原因是由于現場變壓器上層油溫的不準確性，導致直流電阻值統一換算成75℃評價時存在較大的誤差。

為了解決上述問題，我們公司研發生產了變壓器直流電阻及有載分接開關綜合測試儀，該儀器只需一次性接線就可進行兩項測試：直阻測試和有載分接開關測試。并且使用無線測溫技術，可以實時監測變壓器內部油溫，使直流電阻值統一換算成75℃評價標準時更加準確可靠。

1  同時具有直阻測試和有載分接開關測試功能，一次性接線，完成兩種測試，簡單方便。

2  對于星型接法帶中性點引出線的繞組測試，儀器可以采取三相同時測量的方式測試出三相直流電阻，節省測試時間。并且先測試A0相的數據，再三相同時測試，解決了三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。

3  對于Y型和△型的繞組測試，儀器可進行三相自動測試，并折算出三相不平衡率。

4  儀器自帶無線測溫功能，可以實時監測變壓器內部油溫。

5  具有反電動勢保護、斷線保護等多種保護功能。

6  儀器采用按鍵加飛梭的操作方式，使用靈活、操作簡單，尤其針對有載的波形分析功能進行的操作優化，大大提高了用戶的使用效率和可操作性。

7  具有本機存儲和優盤存儲，其中本機可存儲有載測試結果200條，直阻測試結果200條，并且本機存儲可轉存至優盤；在進行優盤存儲時，有載測試結果的過渡波形等信息直接保存為BMP圖片格式，直阻測試結果直接保存為WORD格式，方便用戶在計算機上直接打印、查看。

8  不掉電時鐘和日期顯示。

9  熱敏打印機打印功能，快速、無聲。

10 人機交互界面更加友好。

11體積小、重量輕，方便攜帶使用。

有載測試

有載測試輸出電流：1.0A、0.5A兩檔可選

過渡電阻測量范圍：1.0A檔 0.1～20Ω     0.5A檔 5.0～40Ω

過渡電阻測量精度：±(讀數×5%+5字)     分辨率：0.01Ω

過渡時間測量范圍：1～250mS

過渡時間測量精度：±1mS                 分辨率：0.1mS

采樣頻率：10K

直阻測試

量程：10A      1.000mΩ～1Ω    1  A   100.0mΩ～20Ω

5 A      10.00mΩ～4Ω

5A + 5A  10.00mΩ～1Ω    1A + 1A  100.0mΩ～5Ω

準確度：±(讀數×0.2%+2字)

最高分辨率：0.01uΩ

工作電源：AC220V±10%, 50/60Hz

使用溫度：-10℃～50℃         相對濕度：＜90%，不結露
