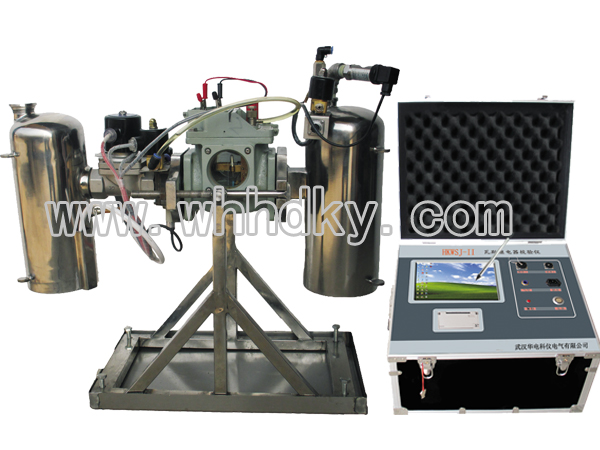

HKWSJ-300瓦斯繼電器校驗臺

設備名稱：瓦斯繼電器校驗臺 型號：HKWSJ-300 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKWSJ-300瓦斯繼電器校驗臺產品簡介：

HKWSJ-300瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理，采用新一代嵌入式控制和高精度傳感器測量技術，準確檢測瓦斯繼電器動作流速值和動作氣體容積值，測試速度快，準確性高，試驗重復性好。采用手輪和螺桿傳動壓緊機構，安置瓦斯繼電器操作輕松省力，性能可靠。

功能特點

HKWSJ-300瓦斯繼電器校驗臺主要性能特點：

1.1結構原理優化
優化了管路設計與理論優化，高精度24位數字傳感器，采用數據采集卡和現場總線，具備ARM控制技術和分析策略，實現突破性的高精度測量
1.2多種法蘭盤變頭
特殊設計，方便更換、測量穩定，可對各種規格（Φ25、Φ50、Φ80）瓦斯繼電器進行高精度穩定測量，適用于國產及國外各種型號瓦斯繼電器的校驗，可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。
1.3容積測量
通過巧妙的容積筒設計和特殊設計的壓力傳感器，以及精準的算法，實現了容積的實時精準測量。測量分辨率達到了2毫升
1.4流速測量
通過巧妙的管道設計，配合法蘭盤變頭，采用特殊設計的流速采集系統，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.01米/秒
1.5密封測量
通過合理的管路設計與布局，利用空壓機加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。通過人工中斷與智能檢測中斷相結合，在發生危險前會可靠中斷操作，確保操作安全
1.6設備性能穩定
采用集束總線布置，合理的數據采集、控制線路布局，有很好的電磁兼容性和抗干擾性能，保證了設備在惡劣環境下的穩定工作
1.7固定方便
采用手輪和螺桿傳動壓緊機構，方便對準緊固，操作輕松省力，便于精準安裝瓦斯繼電器，保證了高精度測量，重復性好
1.8大面積透明保護罩
可完整觀看整個測量環境，直觀判斷繼電器性能。結構堅韌，確保操作安全
1.9大彩屏顯示，界面美觀
windows操作系統，20寸超大屏彩色LCD，工控鼠標鍵盤，網絡通信，全中文彩色圖形操作界面和實時幫助系統，操作直觀、簡單，可實現全部項目的自動測試，并可對結果進行查看、分析、存儲和打印

詳細參數

HKWSJ-300瓦斯繼電器校驗臺主要技術指標：

2.1流速檢測范圍：
Φ25：0～3.1m/s
Φ50：0～2.1m/s
Φ80：0～2.1 m/s
最小分辨率0.01m/s，精度0.25級
2.2氣體容積檢測范圍： 0～999ml，最小分辨率2ml，精度0.2級
2.3密封性能試驗：0.20MPa，20~120分鐘，最小分辨率1Kpa，精度0.2級
2.4試驗介質：氣體繼電器試驗介質為各類變壓器油
2.5工作電壓： AC380V，功率5KW
2.6工作溫度： -10℃～+60℃
2.7外形尺寸： 2200×750×1400mm (長×寬×高)
2.8凈重：720kg
