產品概述

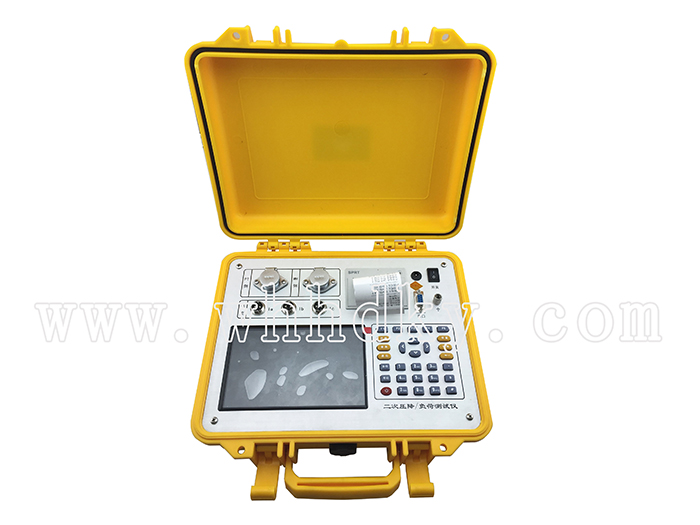

HKYF-Y型二次壓降/負荷測試儀是我公司吸收國內外同類產品的優點，精心設計研制而成的一種能全自動測試電壓互感器二次壓降/負荷的智能化儀器。
電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。
所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
功能特點
1、自動完成三相三線或三相四線制的測量。自動計算三相的綜合誤差。
2、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
3、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
4、留有 “RS232計算機接口”，方便地與計算機連接，進行數據處理。留有 “在線編程接口”，可由計算機對儀器進行現場在線編程，可對儀器不拆機進行升級處理。
5、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
6、電池剩余電量百分數指示功能，絕非簡單的虧電報警。
7、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
8、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9、測試結果存儲功能，可存儲200組測試數據。
技術參數
|
使用環境
|
環境溫度：
|
-10℃～ 40℃
|
|
相對濕度：
|
≤80%
|
|
測量精度
|
本儀器的測量精度為1級。
|
|
比差：
|
Δf =±（1%×f+1%×δ+0.01）（%）
|
|
角差：
|
Δδ=± (1%×f+1%×δ+0.1)（分）
|
|
電導：
|
G=± (1%×G+0.01) mS
|
|
電納：
|
δ=± (1%×δ+0.01)mS
|
|
負荷：
|
S=± (1%×S+0.1)VA
|
|
電阻：
|
R=± (1%×R+0.1)Ω
|
|
電抗：
|
X=± (1%×X+0.1)Ω
|
|
充電電源：
|
交流160V~260V
|
儀器的測量范圍和分辨率
|
測試項目
|
范圍
|
最小分辨率
|
|
比差值(%)
|
0.001～5.000
|
0．001
|
|
角差值(ˊ)
|
0.001～599.99
|
0．001
|
|
誤差值(%)
|
0.001～5.000
|
0．001
|
